ADVANTAGES OF CYCLE OUVERT
Sécurité et responsabilité environnementale
Efficacité en charge partielle
Les systèmes ULT SPACE COOLER fonctionnent de manière fiable dans une plage de capacité de 10 % à 100 %, avec une perte d’efficacité quasi nulle. Cela permet de réduire la consommation d’énergie, d’alléger la charge sur le réseau électrique et de diminuer les coûts d’exploitation dès les premiers jours de fonctionnement.
Performance constante élevée (sans dégradation dans le temps)
L’absence de pièces en friction, de système de lubrification et de givrage de l’évaporateur empêche les pannes et permet à l’unité de conserver une efficacité élevée et une puissance frigorifique constante dans la chambre tout au long de sa durée de vie.
Haute efficacité énergétique
L’absence d’échangeurs thermiques, de ventilateurs et de structures auxiliaires empêche la perte de capacité frigorifique utile et évite les apports de chaleur inutiles. Le ULT SPACE COOLER fonctionne de manière fiable même à des températures extrêmement basses.
Faibles coûts d’exploitation
Le ULT SPACE COOLER ne nécessite ni rechargement de réfrigérant, ni remplacement d’huile, ni maintenance des pompes à huile. Les paliers gaz-dynamiques, ainsi que l’ensemble du turbocompresseur, sont conçus pour fonctionner jusqu’à 20 ans, réduisant ainsi les risques de panne et les coûts de maintenance.
Aucune formation de givre
Le système HED (Humidity Extraction Device) élimine mécaniquement l’humidité et les particules de glace de l’air entrant, réduisant ainsi la formation de givre à l’intérieur de la chambre. L’absence d’accumulation de glace et de cycles de dégivrage garantit un refroidissement continu ainsi qu’un contrôle de température stable et homogène.
Conception fiable
MIRAI INTEX utilise un cycle d’air ouvert sans échangeurs thermiques externes, sans liquides, sans changements de phase ni lubrifiants. La simplicité de la conception augmente la fiabilité du système et réduit le risque de défaillance.
Intégration simple de la chambre
Le MIRAI ULT SPACE COOLER se connecte directement à la chambre où le Snow Catcher est installé, sans ingénierie complexe ni installation prolongée.
Large plage de température et contrôle facile
Le système fonctionne de manière fiable dans une plage de température de −40 °C à −130 °C avec une précision de ±0,5 °C.

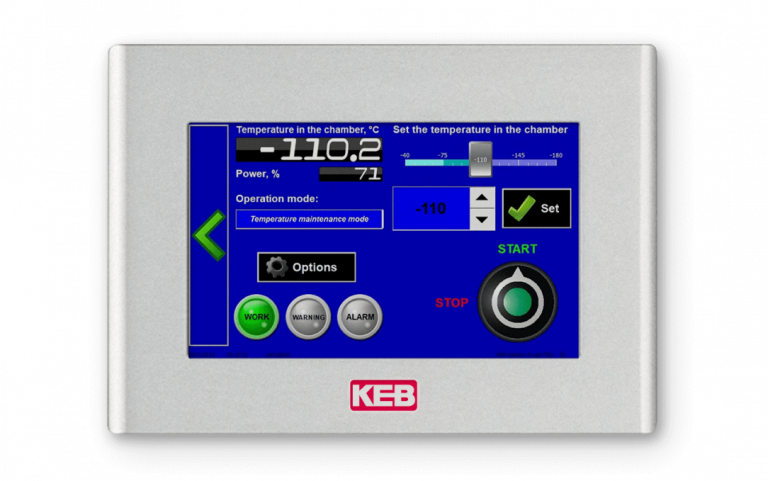

La température de la chambre peut être réglée via une interface tactile en quelques clics, et le système atteint la valeur cible sans interrompre le fonctionnement.
Faible bruit et absence de vibrations
L’absence de ventilateurs et de compresseurs conventionnels garantit un niveau sonore minimal. Le turbocompresseur fonctionne sans vibrations, ce qui le rend idéal pour les applications pharmaceutiques et d’autres applications industrielles critiques.
REFROIDISSEUR D’AIR ULT
Le système de refroidissement à air en cycle ouvert propose une gamme de produits avec différentes capacités et se décline en deux configurations : refroidissement par air (O/A) et refroidissement par eau (O/W). Ces systèmes fournissent de l’air, refroidi à une température spécifiée par un module turbo, directement dans l’installation du client. Ils éliminent également l’excès d’humidité de l’air grâce à une unité intégrée « Snow Catcher ». Ce type de système est particulièrement adapté aux applications de stockage à long terme nécessitant un minimum de maintenance ou d’intervention.
MIRAI Cold 10
(MC 10 O/W)
-
-
-
-
MIRAI Cold 15
(MC 15 O/A)
-
-
-
-
MIRAI Cold 22
(MC 22 O/W)
-
-
-
-
Applications
APPLICATIONS DU REFROIDISSEUR D’AIR ULT
Stockage biomédical
La préservation d’objets précieux et délicats ou le test de leur résistance dans des conditions extrêmes ne sont que quelques-unes des possibilités offertes par notre solution. Conservez les échantillons et les matériaux sensibles dans un environnement homogène tout au long de l’année, sans altération.
Durcissement des métaux
Le traitement cryogénique de l’acier est effectué à des températures comprises entre −70 °C et −120 °C pendant une heure. Il augmente la dureté et la résistance à l’usure en transformant une plus grande proportion d’austénite en martensite.
La chambre de refroidissement pour le durcissement cryogénique de l’acier se compose de deux compartiments séparés par une barrière perméable. Ainsi, deux lots différents peuvent être traités dans une même machine.
Un échange thermique a lieu entre un nouveau lot et un lot chaud avant que ce dernier ne soit refroidi aux températures requises à l’aide d’une machine à cycle d’air. Cela permet d’économiser une partie de la capacité de réfrigération nécessaire et de réduire les coûts d’exploitation.
Stockage des vaccins
Le stockage, la gestion et le transport de produits vitaux tels que les vaccins nécessitent une chaîne d'événements coordonnés avec précision dans des conditions de température contrôlée. La précision des températures et l'assurance qualité sont des exigences essentielles pour les fabricants. L'uniformité de la température, les températures de stockage optimales, l'équipement électrique et la surface sont des facteurs décisifs pour l'efficacité énergétique d'un entrepôt frigorifique. Avec des systèmes fiables, le fabricant ne sera jamais exposé à des pertes matérielles sous la forme de vaccins avariés.
Les tests climatiques
Les tests sont une partie importante du processus de développement des produits, le contrôle à toutes les étapes de la production et la préparation avant-vente des équipements, produits et appareils. Le indicateur principal de la qualité de tout produits est la résistance aux effets de la température. Grâce à notre système de réfrigération hautement fiable MIRAI COLD, nous pouvons régler et maintenir des températures à 0,5°C à l’aide d’un variateur de vitesse intégré sur le compresseur.
Stockage cryogénique
Le stockage cryogénique de matériaux biologiques nécessite généralement des températures inférieures à −130 °C. Des températures ultra-basses sont atteintes grâce au refroidissement par air propre. Des machines capables d’atteindre des températures allant jusqu’à −160 °C sont conçues sur mesure, selon les besoins et les demandes spécifiques.
Le stockage cryogénique doit avant tout être stable et fiable afin de garantir que les échantillons conservés soient maintenus dans des conditions optimales.
Transport logistique
Le transport logistique à ultra-basse température est un service spécialisé conçu pour transporter en toute sécurité et efficacité des marchandises sensibles nécessitant le maintien à des températures extrêmement basses, généralement comprises entre −40 °C et −150 °C. Ce type de logistique est essentiel pour des secteurs tels que la santé, la pharmacie et la biotechnologie, où l’intégrité de produits comme les vaccins, les échantillons biologiques et certains produits chimiques doit être préservée tout au long du transport. Équipées de technologies de refroidissement avancées et de systèmes de surveillance de la température en temps réel, ces solutions de transport garantissent que les produits restent dans leur plage de température requise, réduisant ainsi les risques de dégradation ou de perte d’efficacité.
Stockage alimentaire
La conservation des aliments à -60°C arrête tous les processus biochimiques intracellulaires et la dénaturation des protéines, n’endommage pas les cellules tissulaires et empêche la formation de gros cristaux de glace, comme cela se produit à -18°C.
Thérapie cryogénique
Les installations de cryothérapie utilisent des températures extrêmement basses pour la thérapie. La cryothérapie est principalement utilisée pour soulager les douleurs musculaires, les entorses et les gonflements après une lésion des tissus mous (sport) ou une intervention chirurgicale, et pour améliorer la récupération après le sport.Pendant la procédure, les personnes sont dans de l’air sec très froid de -100 ° C à -160 ° C pendant 2 – 4 minutes. Pendant la procédure, les personnes portent des vêtements minimaux pour maximiser les effets de la cryothérapie.
APPLICATIONS DU REFROIDISSEUR D’AIR ULT
Stockage biomédical
La préservation d’objets précieux et délicats ou le test de leur résistance dans des conditions extrêmes ne sont que quelques-unes des possibilités offertes par notre solution. Conservez les échantillons et les matériaux sensibles dans un environnement homogène tout au long de l’année, sans altération.
Durcissement des métaux
Le traitement cryogénique de l’acier est effectué à des températures comprises entre −70 °C et −120 °C pendant une heure. Il augmente la dureté et la résistance à l’usure en transformant une plus grande proportion d’austénite en martensite.
La chambre de refroidissement pour le durcissement cryogénique de l’acier se compose de deux compartiments séparés par une barrière perméable. Ainsi, deux lots différents peuvent être traités dans une même machine.
Un échange thermique a lieu entre un nouveau lot et un lot chaud avant que ce dernier ne soit refroidi aux températures requises à l’aide d’une machine à cycle d’air. Cela permet d’économiser une partie de la capacité de réfrigération nécessaire et de réduire les coûts d’exploitation.
Stockage des vaccins
Le stockage, la gestion et le transport de produits vitaux tels que les vaccins nécessitent une chaîne d'événements coordonnés avec précision dans des conditions de température contrôlée. La précision des températures et l'assurance qualité sont des exigences essentielles pour les fabricants. L'uniformité de la température, les températures de stockage optimales, l'équipement électrique et la surface sont des facteurs décisifs pour l'efficacité énergétique d'un entrepôt frigorifique. Avec des systèmes fiables, le fabricant ne sera jamais exposé à des pertes matérielles sous la forme de vaccins avariés.
Les tests climatiques
Les tests sont une partie importante du processus de développement des produits, le contrôle à toutes les étapes de la production et la préparation avant-vente des équipements, produits et appareils. Le indicateur principal de la qualité de tout produits est la résistance aux effets de la température. Grâce à notre système de réfrigération hautement fiable MIRAI COLD, nous pouvons régler et maintenir des températures à 0,5°C à l’aide d’un variateur de vitesse intégré sur le compresseur.
Stockage cryogénique
Le stockage cryogénique de matériaux biologiques nécessite généralement des températures inférieures à −130 °C. Des températures ultra-basses sont atteintes grâce au refroidissement par air propre. Des machines capables d’atteindre des températures allant jusqu’à −160 °C sont conçues sur mesure, selon les besoins et les demandes spécifiques.
Le stockage cryogénique doit avant tout être stable et fiable afin de garantir que les échantillons conservés soient maintenus dans des conditions optimales.
Transport logistique
Le transport logistique à ultra-basse température est un service spécialisé conçu pour transporter en toute sécurité et efficacité des marchandises sensibles nécessitant le maintien à des températures extrêmement basses, généralement comprises entre −40 °C et −150 °C. Ce type de logistique est essentiel pour des secteurs tels que la santé, la pharmacie et la biotechnologie, où l’intégrité de produits comme les vaccins, les échantillons biologiques et certains produits chimiques doit être préservée tout au long du transport. Équipées de technologies de refroidissement avancées et de systèmes de surveillance de la température en temps réel, ces solutions de transport garantissent que les produits restent dans leur plage de température requise, réduisant ainsi les risques de dégradation ou de perte d’efficacité.
Stockage alimentaire
La conservation des aliments à -60°C arrête tous les processus biochimiques intracellulaires et la dénaturation des protéines, n’endommage pas les cellules tissulaires et empêche la formation de gros cristaux de glace, comme cela se produit à -18°C.
Thérapie cryogénique
Les installations de cryothérapie utilisent des températures extrêmement basses pour la thérapie. La cryothérapie est principalement utilisée pour soulager les douleurs musculaires, les entorses et les gonflements après une lésion des tissus mous (sport) ou une intervention chirurgicale, et pour améliorer la récupération après le sport.Pendant la procédure, les personnes sont dans de l’air sec très froid de -100 ° C à -160 ° C pendant 2 – 4 minutes. Pendant la procédure, les personnes portent des vêtements minimaux pour maximiser les effets de la cryothérapie.
Caractéristiques
Snow Catcher
À des températures extrêmement basses, l'humidité se transforme instantanément en glace. C'est pourquoi Mirai Intex a développé le Snow Catcher - Humidity Extraction Device (HED), un dispositif unique qui élimine le besoin de procédures de dégivrage de routine. Ce dispositif unique permet aux machines de fonctionner en continu sans qu'il soit nécessaire de recourir à des procédures de dégivrage, qui consomment une puissance frigorifique et une énergie supplémentaires.

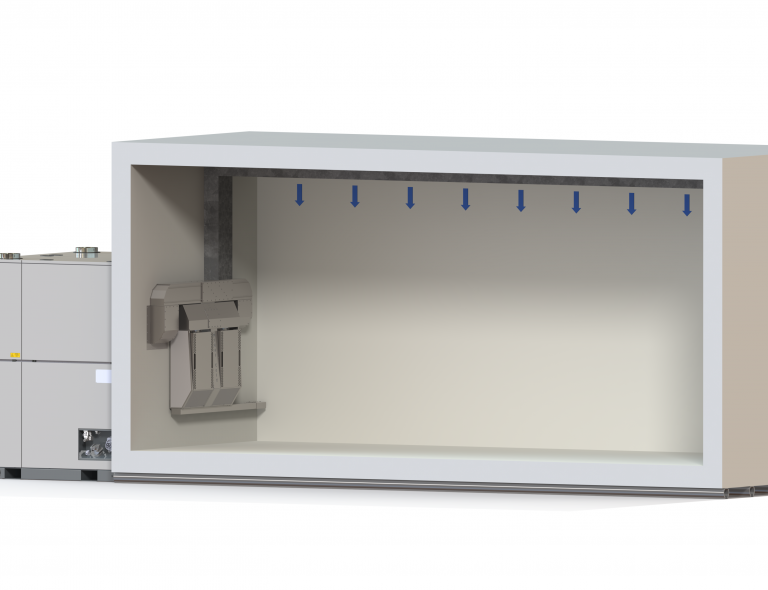

L'installation de la machine est très simple - il suffit de percer quelques trous dans le mur de la chambre froide pour connecter le MIRAI Cold and Snow Catcher.
À des températures extrêmement basses, l'humidité se transforme instantanément en glace. C'est pourquoi Mirai Intex a développé le Snow Catcher - Humidity Extraction Device (HED), un dispositif unique qui élimine le besoin de procédures de dégivrage de routine. Ce dispositif unique permet aux machines de fonctionner en continu sans qu'il soit nécessaire de recourir à des procédures de dégivrage, qui consomment une puissance frigorifique et une énergie supplémentaires.
L'installation de la machine est très simple - il suffit de percer quelques trous dans le mur de la chambre froide pour connecter le MIRAI Cold and Snow Catcher.
PRINCIPE DE FONCTIONNEMENT DU REFROIDISSEUR D’AIR ULT
L’air est chauffé lors de la compression, refroidi à travers une série d’échangeurs thermiques, puis détendu pour atteindre les températures requises.
En répétant le cycle de compression, de refroidissement et de détente, il est possible d’atteindre des températures allant jusqu’à −160 °C. La plage de température de fonctionnement des machines à cycle ouvert est de −40 °C à −130 °C.
Exigences de maintenance minimales
Les coûts de maintenance sont réduits au minimum. Aucun test de fuite de réfrigérant, aucun coût d’achat de réfrigérant et aucun rechargement nécessaire. L’air est fourni gratuitement. Des pièces et composants durables et résistants à l’usure garantissent une longue durée de vie grâce à un fonctionnement sans huile.
Surveillance à distance

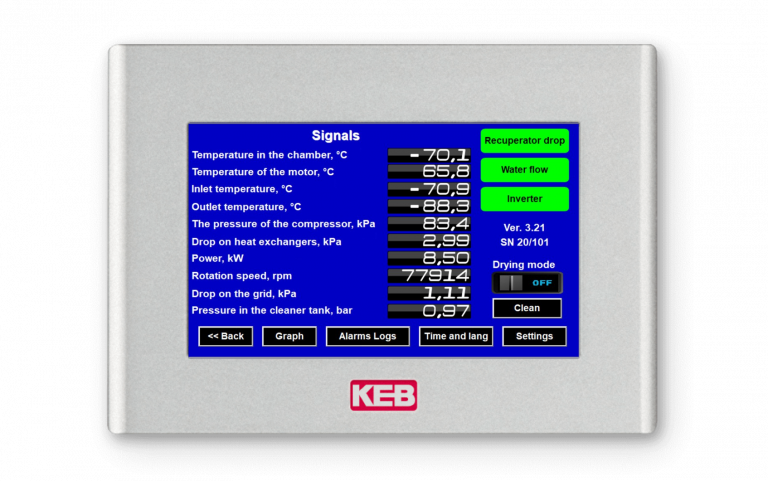

Un système de contrôle intégré avec une interface tactile facile à utiliser et l'intégration de protocoles de communication numérique tels que ProfiNET, EtherCAT, EtherNET/IP et Powerlink sont inclus en standard.
Le système offre en option la surveillance en temps réel, l'archivage des données et la surveillance à distance. La surveillance à distance permet de vérifier et d'enregistrer les performances des machines et de mettre à jour leur logiciel en ligne.
Le système offre en option la surveillance en temps réel, l'archivage des données et la surveillance à distance. La surveillance à distance permet de vérifier et d'enregistrer les performances des machines et de mettre à jour leur logiciel en ligne.
Assistance de MIRAI INTEX pendant le fonctionnement de la machine et lors du dépannage
Détection et prévention des problèmes
Contrôles réguliers de l’état et des performances de la machine
