Technologie du cycle de l’air
MIRAI INTEX exploite une technologie avancée de cycle d’air, également connue sous le nom de cycle de Brayton inversé avec récupérateur, afin de fournir des solutions de refroidissement efficaces et respectueuses de l’environnement.
Le processus :
COMPRESSION : L’air est comprimé, ce qui augmente sa pression et sa température.
ÉCHANGE DE CHALEUR : L’air comprimé est refroidi dans un échangeur de chaleur refroidi par eau.
RÉCUPÉRATION : L’air est davantage refroidi dans un récupérateur en échangeant de la chaleur avec l’air sortant.
DÉTENTE : L’air refroidi est détendu dans un turbo-détendeur, ce qui abaisse fortement sa température. Cet air froid est ensuite utilisé pour refroidir soit une chambre (dans les machines à cycle ouvert), soit un fluide caloporteur (dans les machines X Cryo et à cycle fermé).
RECIRCULATION : L’air est réchauffé dans le récupérateur puis comprimé à nouveau, répétant ainsi le cycle.
Contrôle de précision :
Des moteurs synchrones avec commande par variateur permettent aux systèmes MIRAI INTEX d’ajuster la vitesse de rotation en continu, garantissant une efficacité optimale et un fonctionnement précis en charge partielle.
Le processus :
COMPRESSION : L’air est comprimé, ce qui augmente sa pression et sa température.
ÉCHANGE DE CHALEUR : L’air comprimé est refroidi dans un échangeur de chaleur refroidi par eau.
RÉCUPÉRATION : L’air est davantage refroidi dans un récupérateur en échangeant de la chaleur avec l’air sortant.
DÉTENTE : L’air refroidi est détendu dans un turbo-détendeur, ce qui abaisse fortement sa température. Cet air froid est ensuite utilisé pour refroidir soit une chambre (dans les machines à cycle ouvert), soit un fluide caloporteur (dans les machines X Cryo et à cycle fermé).
RECIRCULATION : L’air est réchauffé dans le récupérateur puis comprimé à nouveau, répétant ainsi le cycle.
Contrôle de précision :
Des moteurs synchrones avec commande par variateur permettent aux systèmes MIRAI INTEX d’ajuster la vitesse de rotation en continu, garantissant une efficacité optimale et un fonctionnement précis en charge partielle.
Consommation d’énergie réduite par rapport aux systèmes à compression de vapeur jusqu’à
30%
La caractéristique clé est que le turbo-expanseur et le compresseur sont situés sur le même arbre. L’énergie générée lors du processus de détente est transférée au compresseur via l’arbre, réduisant ainsi la consommation d’énergie jusqu’à 30 % par rapport aux systèmes à compression de vapeur.
Paliers à air
Les machines MIRAI INTEX n’utilisent pas de paliers à friction traditionnels nécessitant une lubrification. À la place, nous avons développé une nouvelle génération de paliers à air. Ces paliers ont fonctionné pendant des millions d’heures, démontrant leur haute efficacité et leur fiabilité, tout en garantissant une maintenance minimale.
L’utilisation de paliers à air nous a permis de simplifier considérablement la conception du compresseur en éliminant l’huile. Ils ne consomment pas d’électricité, ce qui améliore le rendement du compresseur et le rend insensible aux coupures de courant.
L’utilisation de paliers à air nous a permis de simplifier considérablement la conception du compresseur en éliminant l’huile. Ils ne consomment pas d’électricité, ce qui améliore le rendement du compresseur et le rend insensible aux coupures de courant.
Snow Catcher

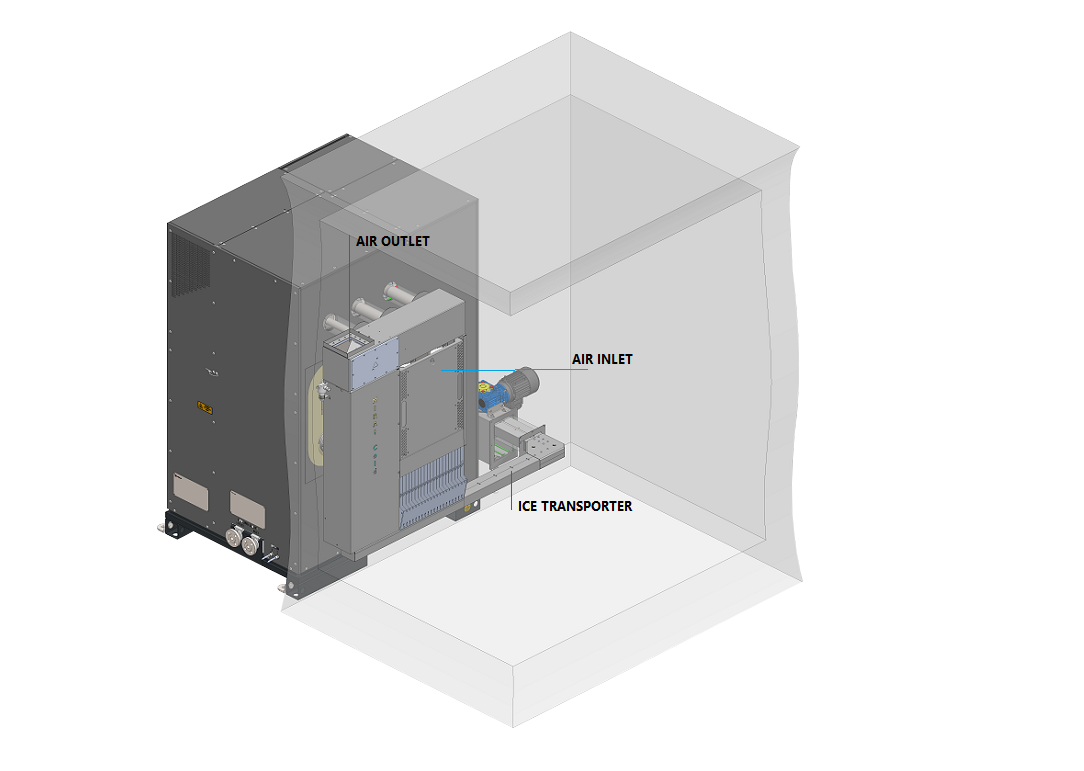

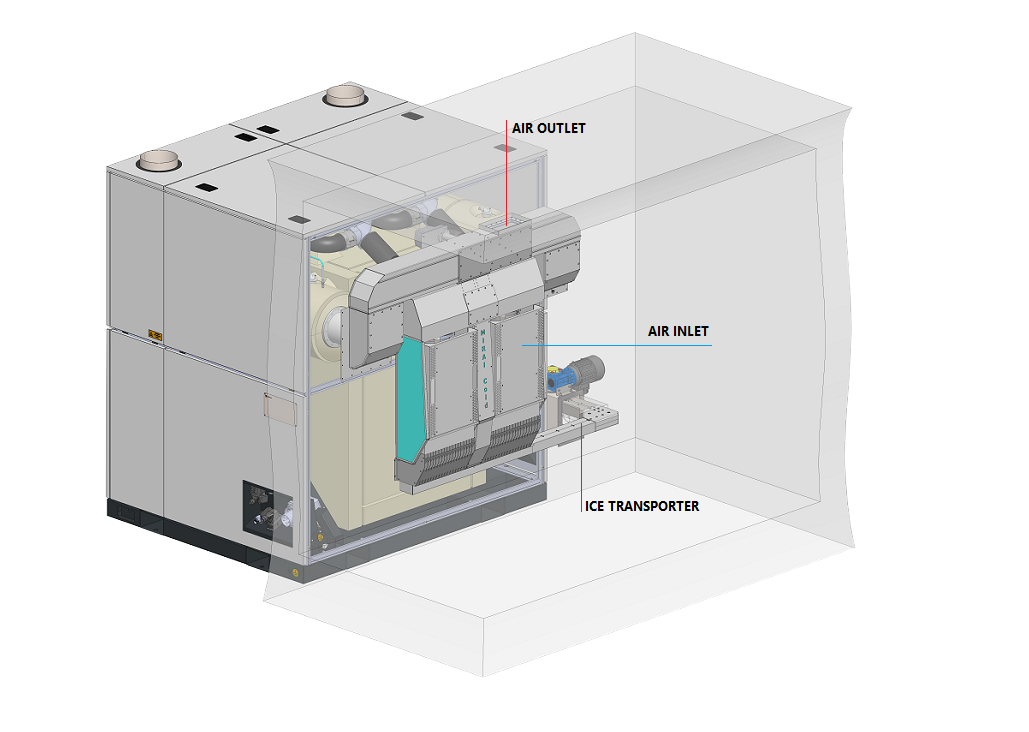

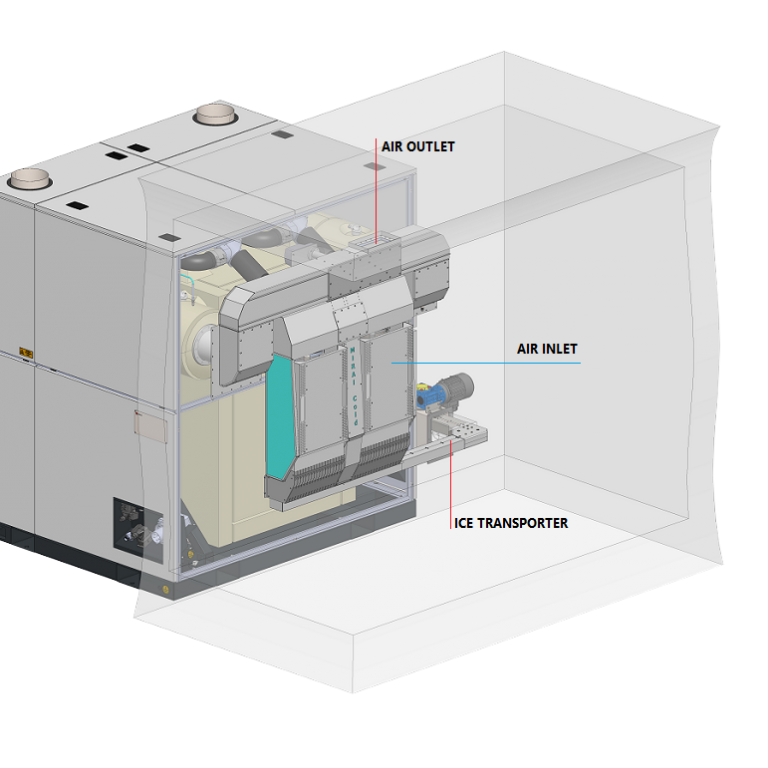

Dispositif d’extraction d’humidité HED

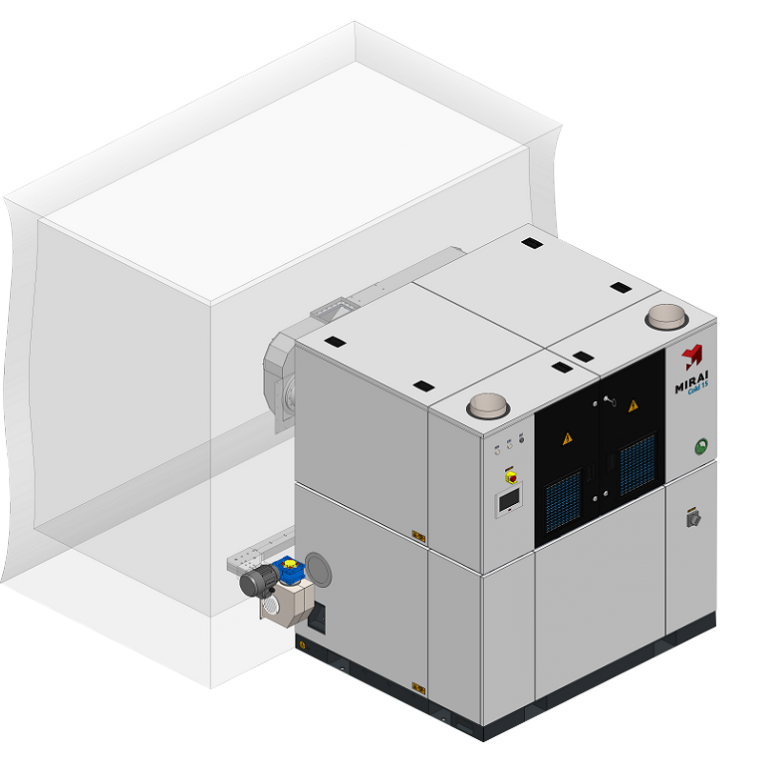

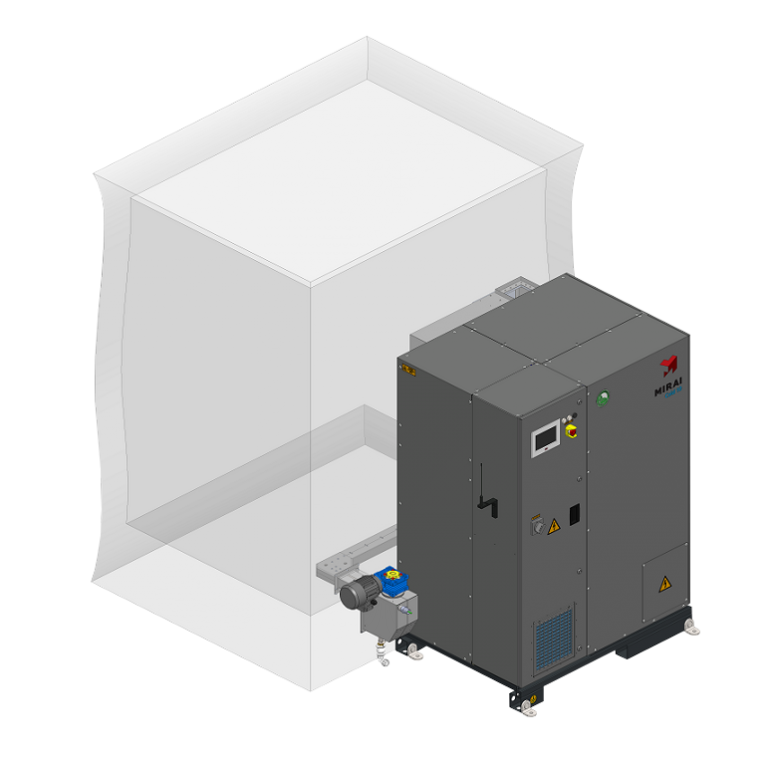

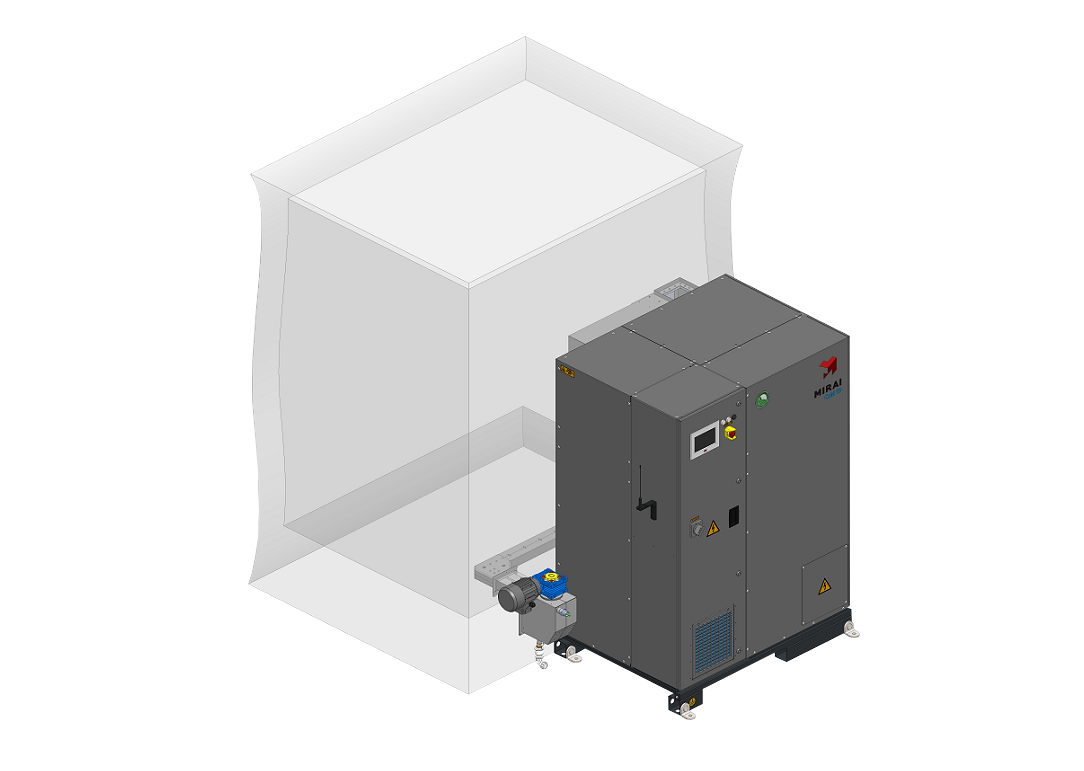

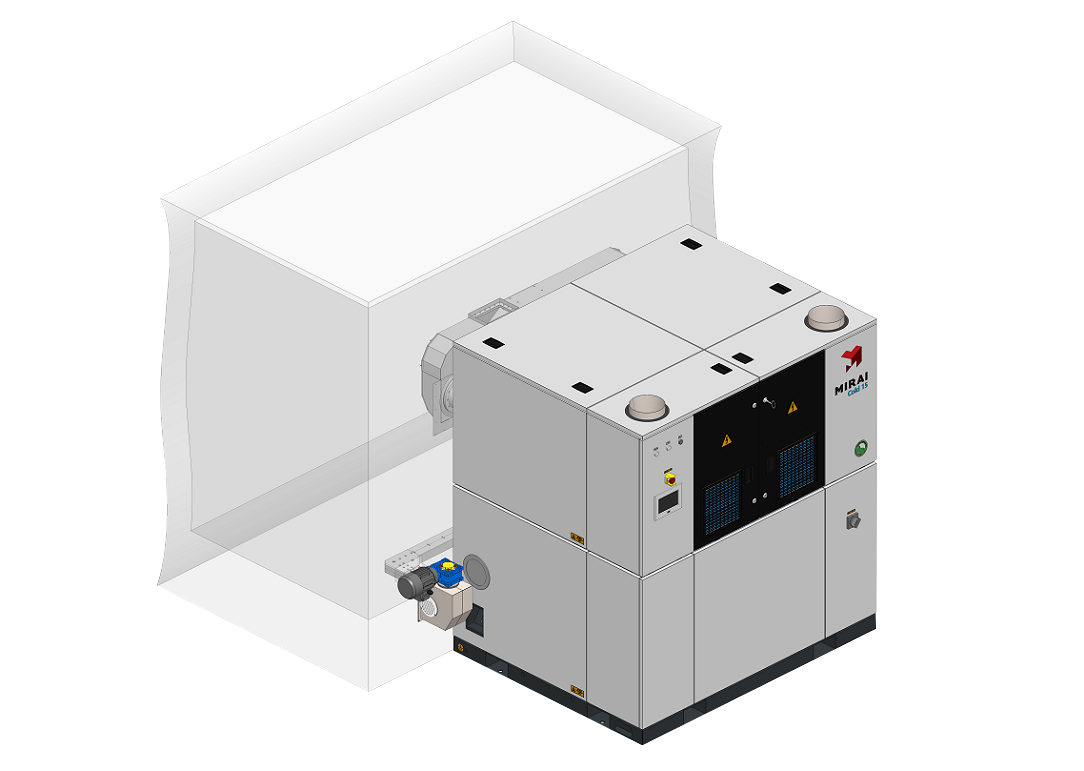

La machine fonctionne en continu sans procédures de dégivrage qui consomment de la puissance frigorifique de fonctionnement et consomment de l'énergie supplémentaire. Le dispositif d'extraction de l'humidité piège les particules de glace (humides) de l'air et les extrait automatiquement de l'espace de refroidissement. L'installation de la machine est très simple - il suffit de percer quelques trous dans la paroi de la chambre froide pour raccorder le MIRAI Cold et le Snow Catcher.
Réduction progressive des F-Gaz dans l’Union européenne
L'objectif de l'élimination progressive des gaz fluorés est de réduire l'utilisation des HFC de 79% entre 2015 et 2030. Chez Mirai, nous soutenons nos clients avec des solutions de réfrigération alternatives, avec un PRG ZERO. L'air n'est pas soumis à la réglementation sur les gaz F et constitue le meilleur substitut aux réfrigérants existants. Il offre une réfrigération complète, de la capacité et de la sécurité.
Écologique
- L’air comme réfrigérant
- Aucun rechargement nécessaire
- Respectueux de l’environnement
Sans huile
- Pas d’huile dans le système grâce aux paliers à air
- Coûts réduits
Conformité législative
- Conformité législative
- Conformité à toutes les normes et réglementations internationales
Stabilité de fonctionnement
- Charges stables sur le réseau électrique et sur le circuit de refroidissement à eau, même dans les conditions les plus exigeantes
Solution sûre
- Aucune substance chimiquement active
- Aucun risque d’incendie ou d’explosion
Sans vibrations ni bruit
- No vibration or noise text
- La conception du module turbo réduit le bruit et les vibrations
Technologie de réfrigération
Tableau comparatif
Cycle de l’air
Compression de vapeur
Azote liquide
Pérennité assurée
L’air comme réfrigérant
Réfrigérant gratuit
PRG = 0
Interdictions des réfrigérants synthétiques
Réfrigérants naturels soumis à des restrictions de sécurité
Réglementations de transport
Réglementations de stockage
Fiabilité
Compresseur à paliers à air
Aucune pièce en contact, donc aucune usure
Usure du compresseur
Dommages causés par le réfrigérant liquide
Dommages dus à une lubrification insuffisante
Aucune pièce mobile
Stress thermique élevé
Sécurité / Local technique
Faible pression du système de 1 à 10 bar
Pas besoin de local technique séparé
Directive ATEX pour les réfrigérants concernés
Capteurs de gaz, ventilation
Plancher antivibratoire
Capteurs de gaz, ventilation
Espace pour le stockage du LN2
Maintenance
Remplacement uniquement de la cartouche filtrante de l’armoire électrique
Gestion de l’huile et du réfrigérant
Contrôle des soupapes de sécurité
Contrôle régulier des fuites
Personnel qualifié requis
Recharges en LN2
Contrôle du fonctionnement des vannes
Contrôle des soupapes de sécurité
Charge partielle
Variateur de fréquence inclus
Vitesse de rotation du compresseur contrôlée automatiquement
Selon la conception du système
Généralement démarrage / arrêt ou dérivation de gaz chaud
Basé sur le dosage
Coût du cycle de vie
Presque aucune maintenance requise
Aucun achat ni rechargement de réfrigérant
Nécessite de nombreux composants
Augmentation du prix des réfrigérants
Maintenance intensive et coûteuse
Coûts d’exploitation élevés à long terme
LN2 à transporter et à stocker sur site
